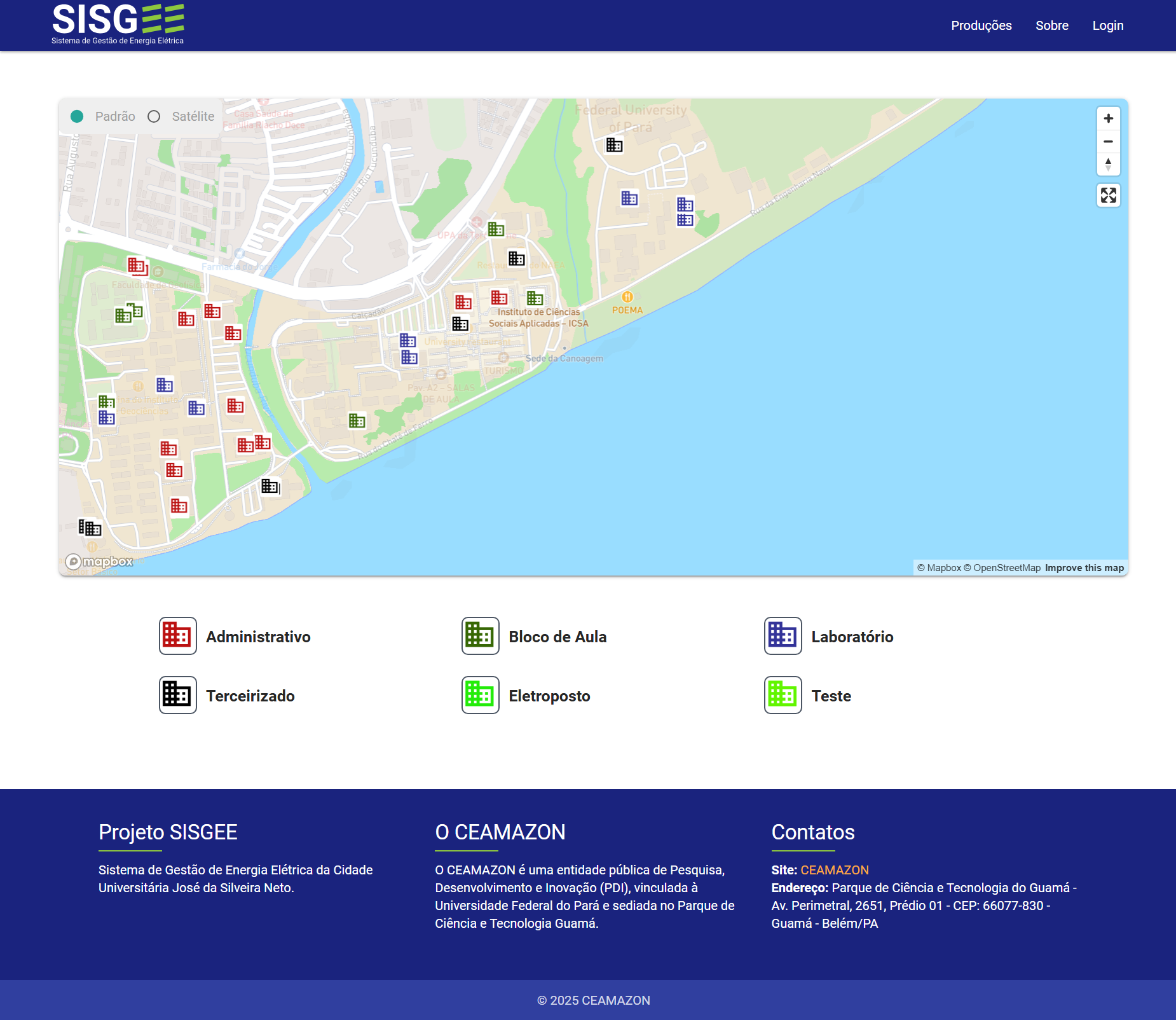

O acesso de visitantes ao sistema SISGEE é restrito às páginas Home, Sobre e Login. Para ter acesso total ao sistema é necessário entrar em contato com o CEAMAZON para fazer seu cadastro de usuário do SISGEE e, assim, ter acesso às demais funcionalidades do sistema.

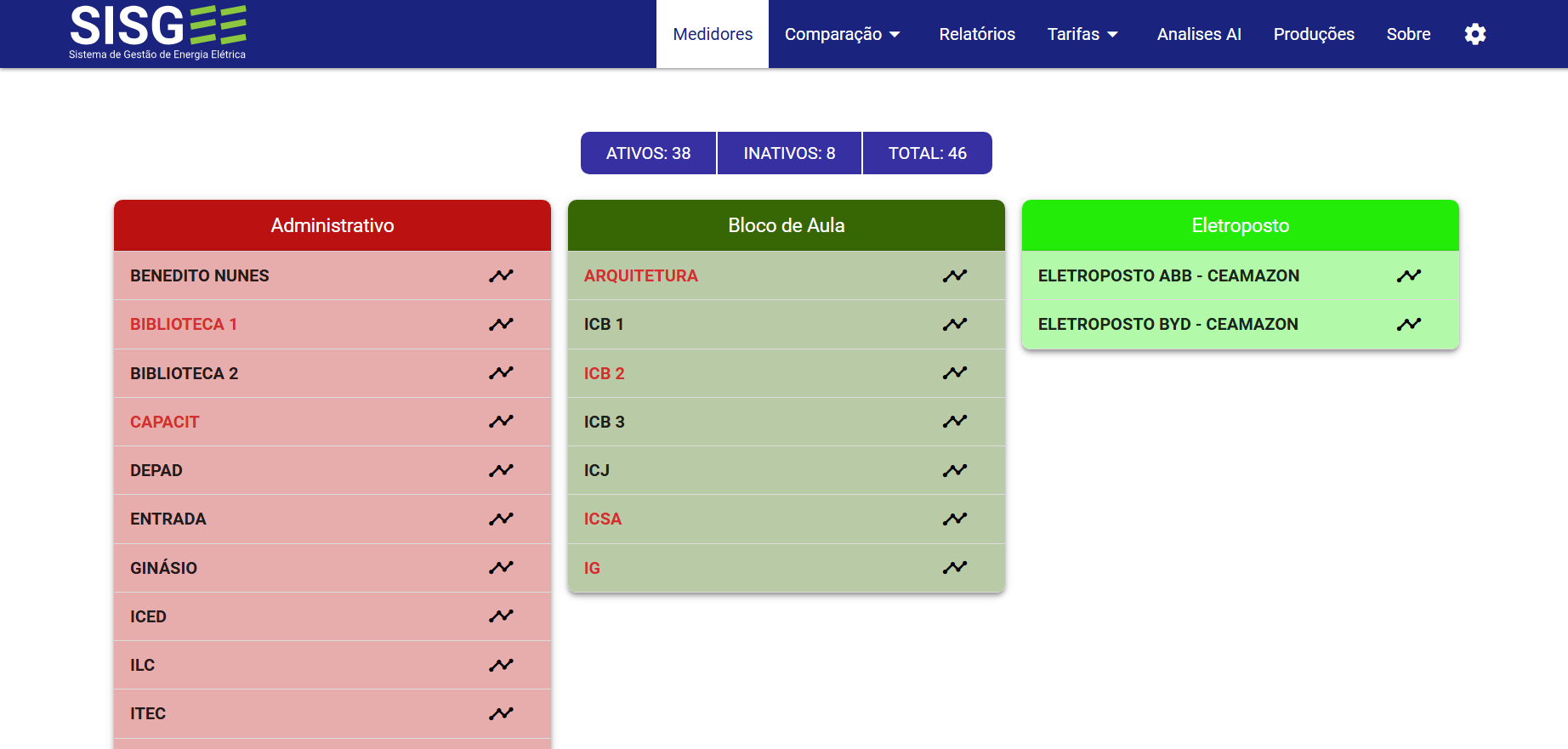

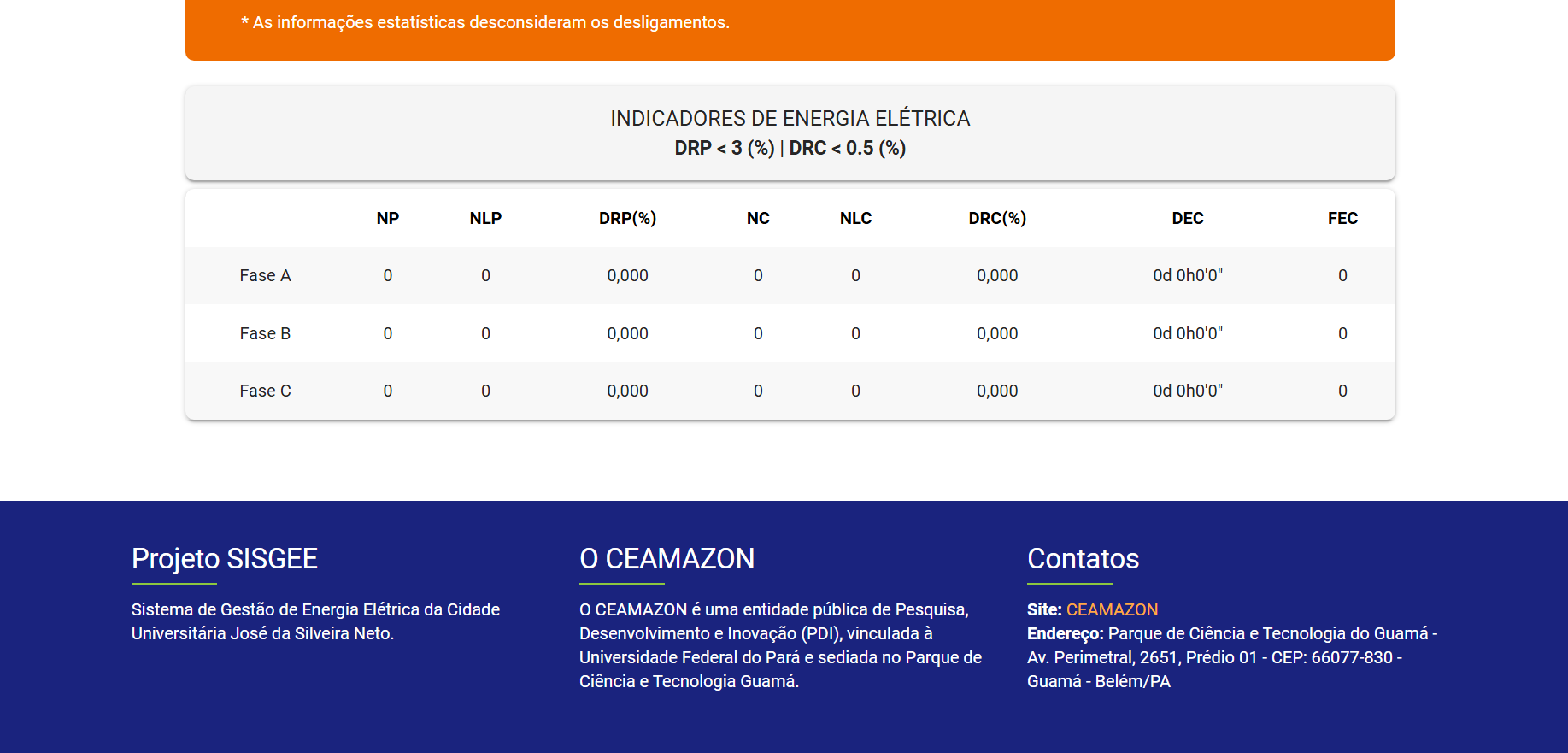

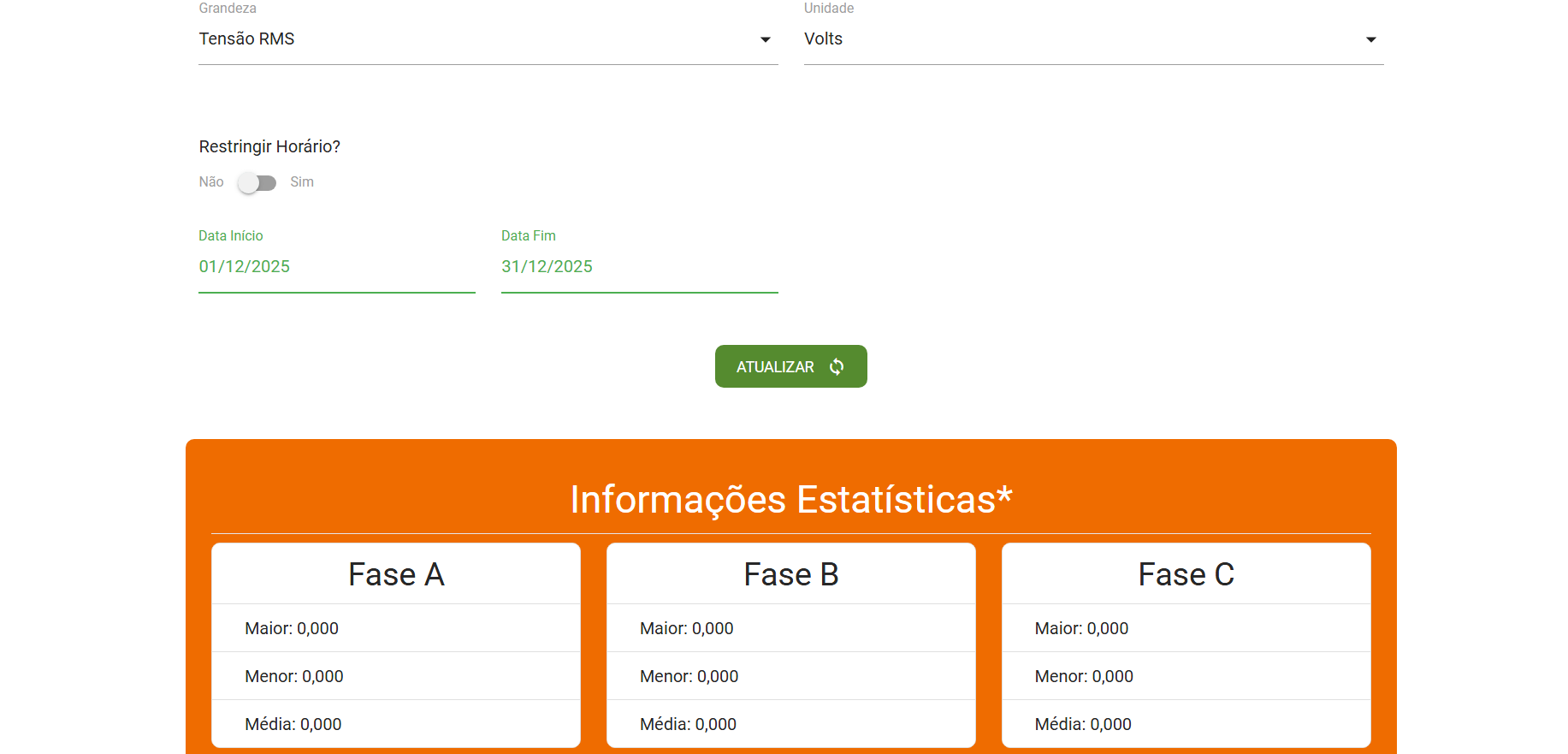

A tela de Medidores mostra todos os medidores que são monitorados, informações estatísticas e indicadores de DRP e DRC.

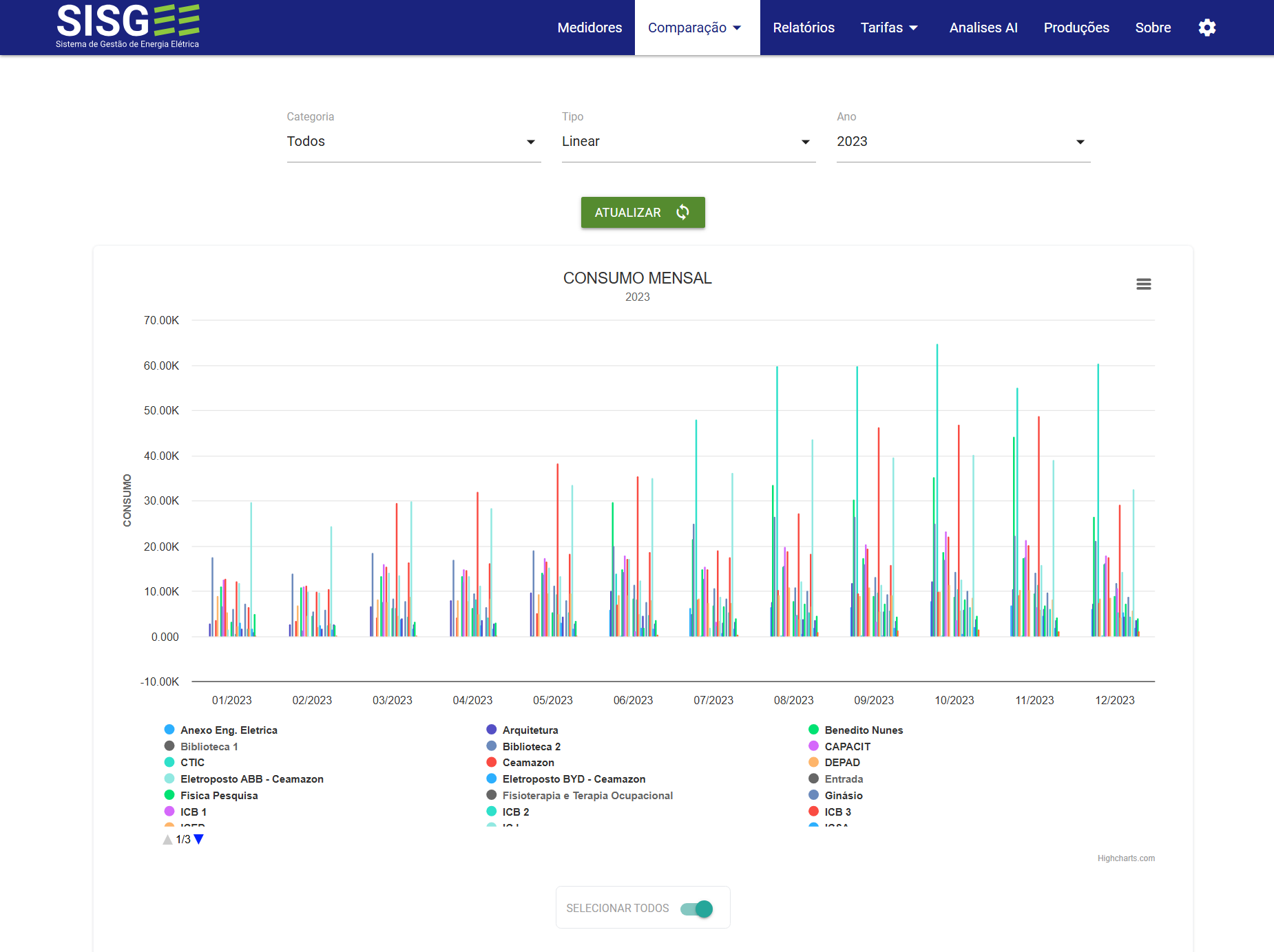

Esta aba é subdividada em Gráficos e Tabelas. Os gráficos mostram dados mensais de Consumo, DRP, DRC, Fator de Potência, Fator de Carga e Fator de Utilização.

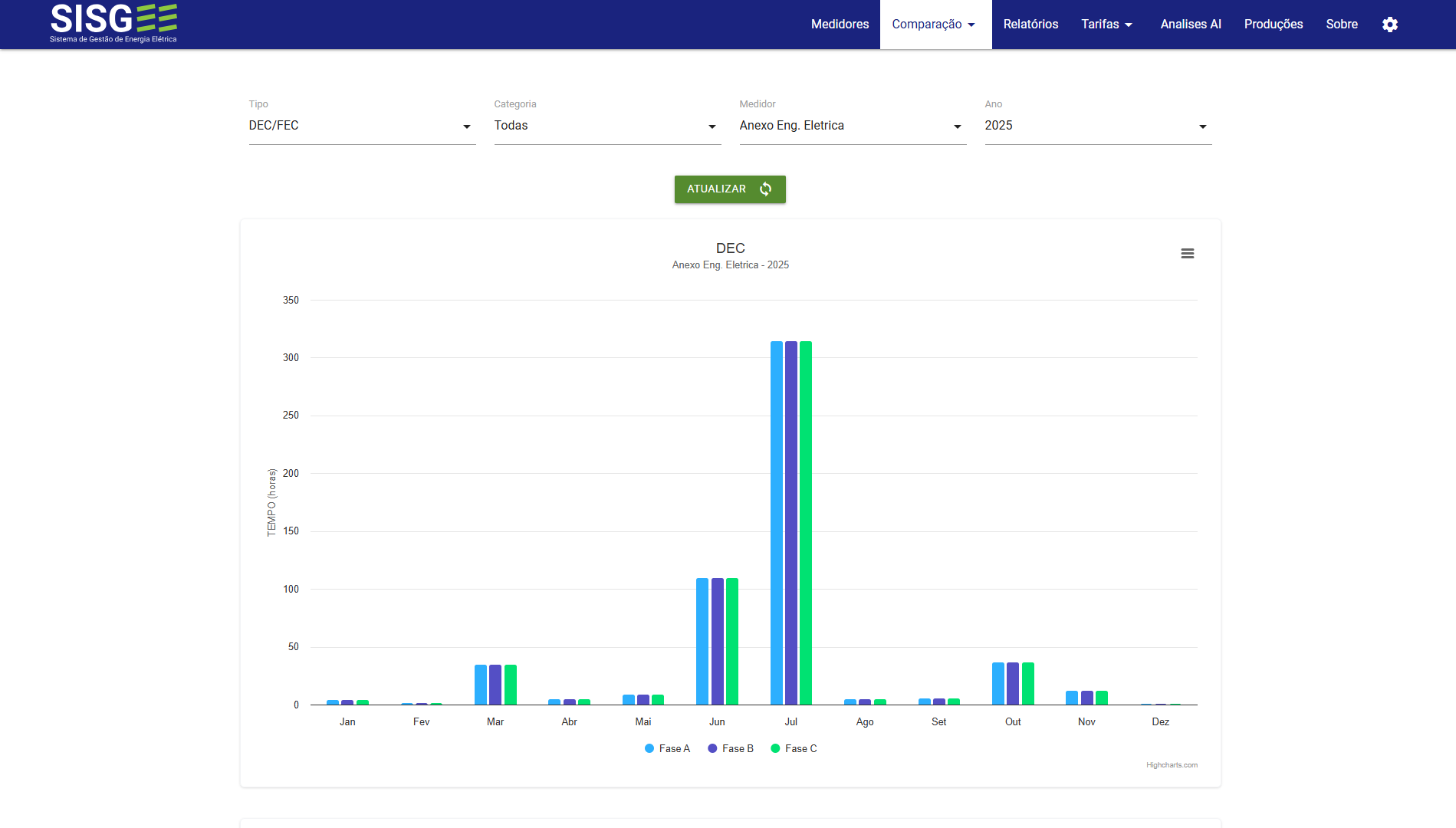

Esta tela monitora a estabilidade da rede elétrica ao longo do ano, apresentando gráficos evolutivos dos indicadores de DEC/FEC e Transgressões de Tensão (níveis precários e críticos). O sistema processa os dados mensalmente, segmentando-os por fases (A, B e C), o que permite identificar falhas no fornecimento e desequilíbrios de carga de forma visual e assertiva.

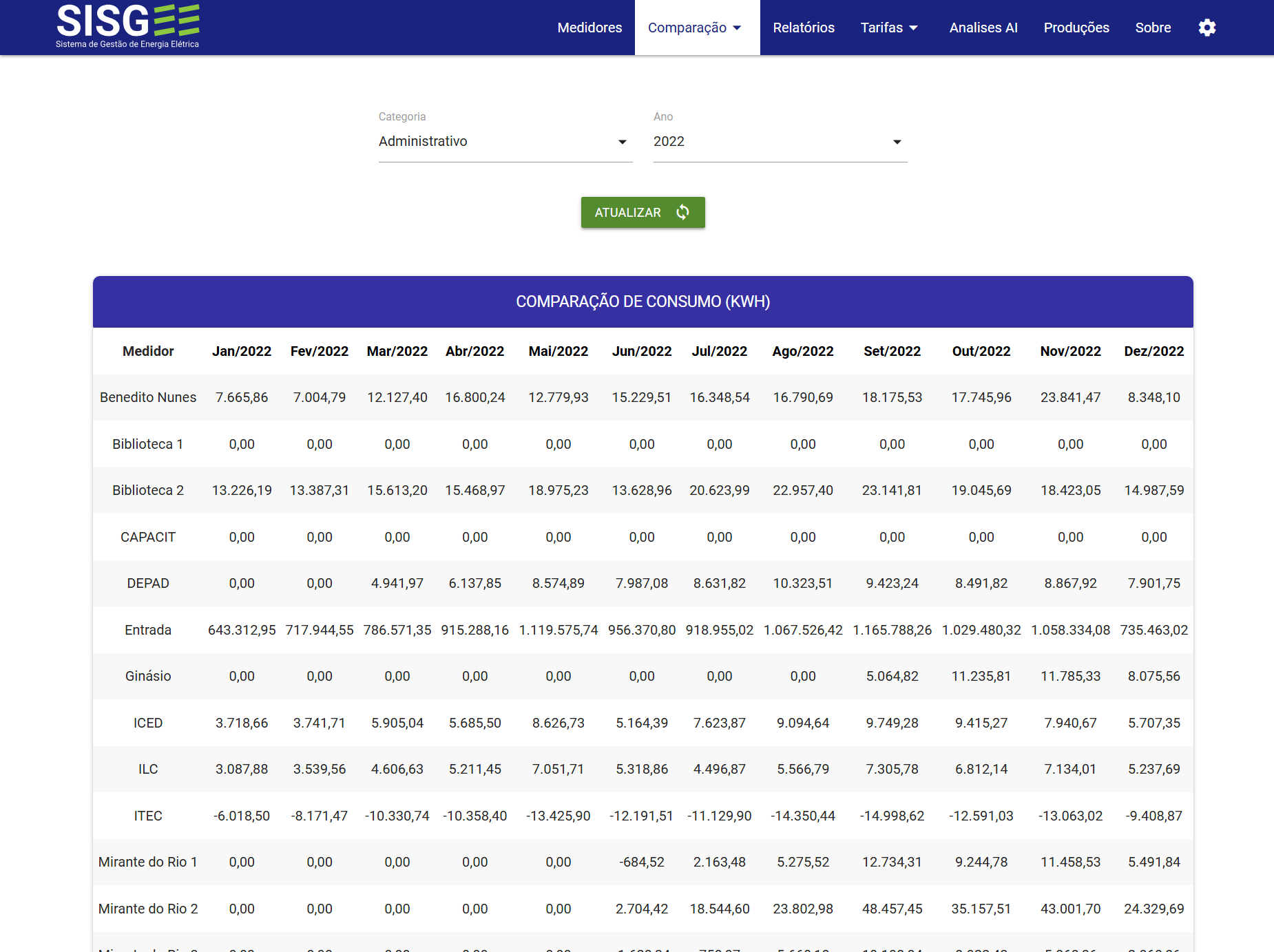

As tabelas mostram a comparação de consumo (kWh) a cada mês.

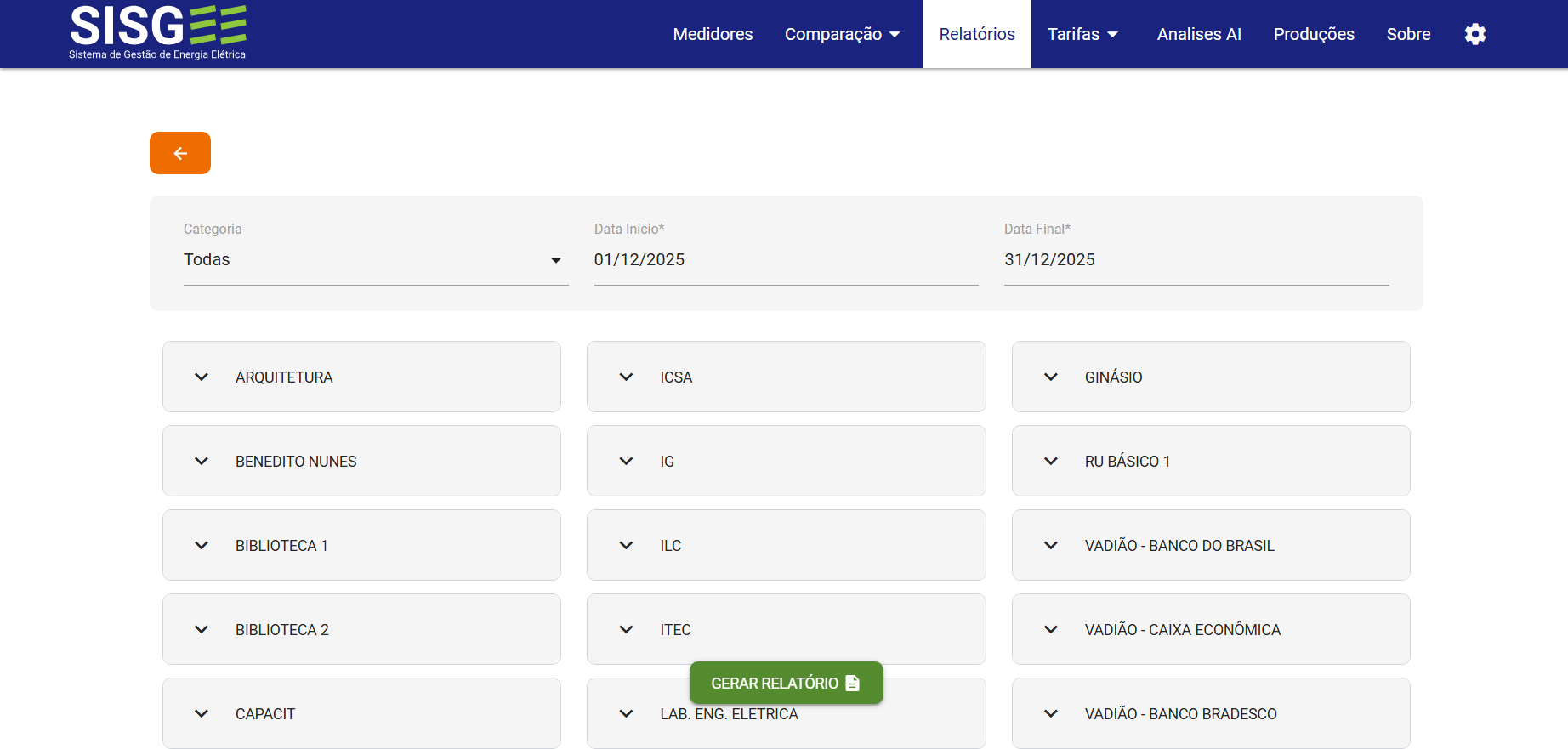

Permite que sejam marcados os dados que serão exportados em formado PDF.

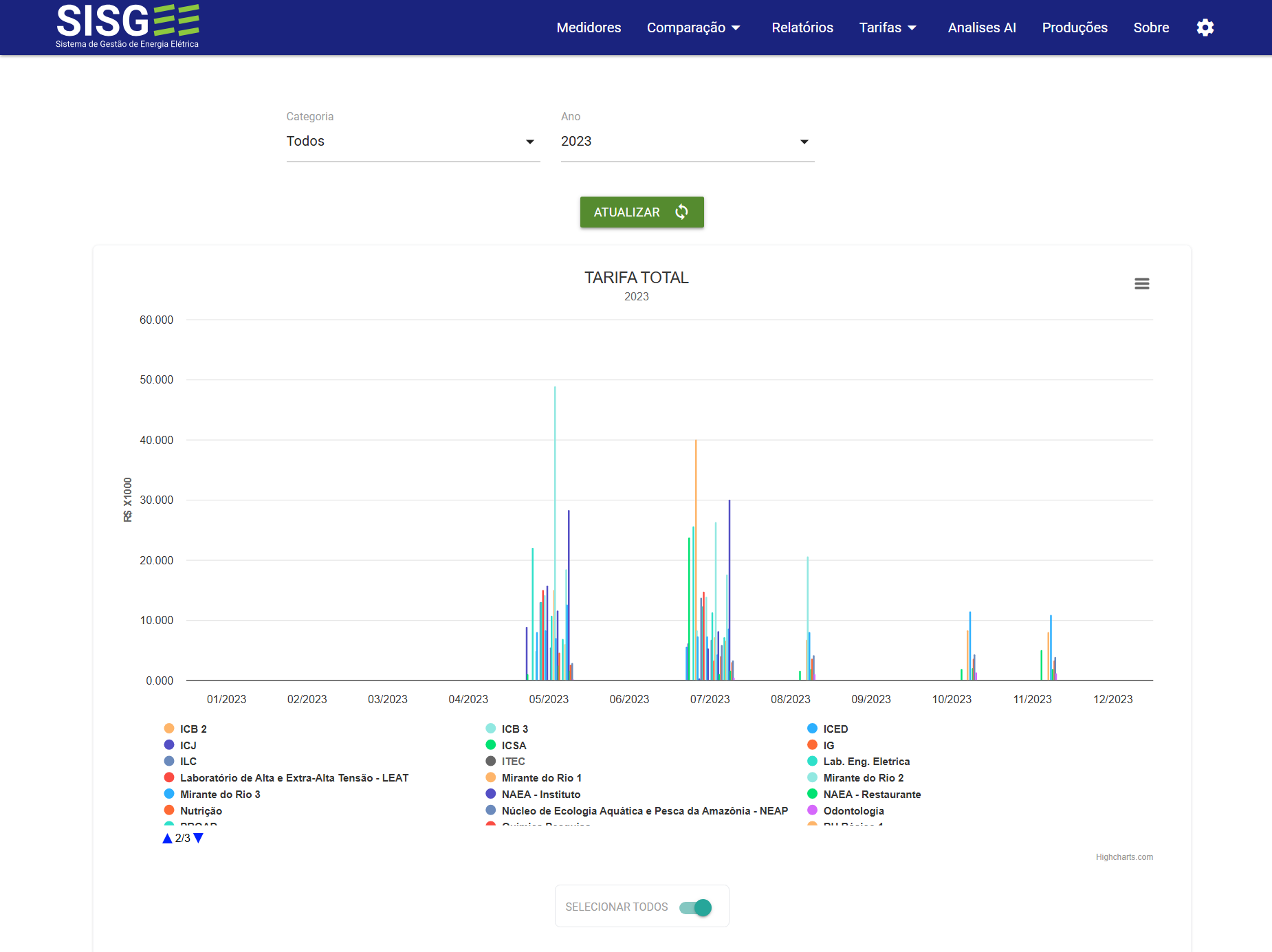

Esta aba é subdividada em Gráficos e Faturas. Os gráficos mostram dados mensais de Tarifa Total, Tarifa de Demanda, Tarifa de Ultrapassagem, Tarifa Ponta e Tarifa Fora Ponta.

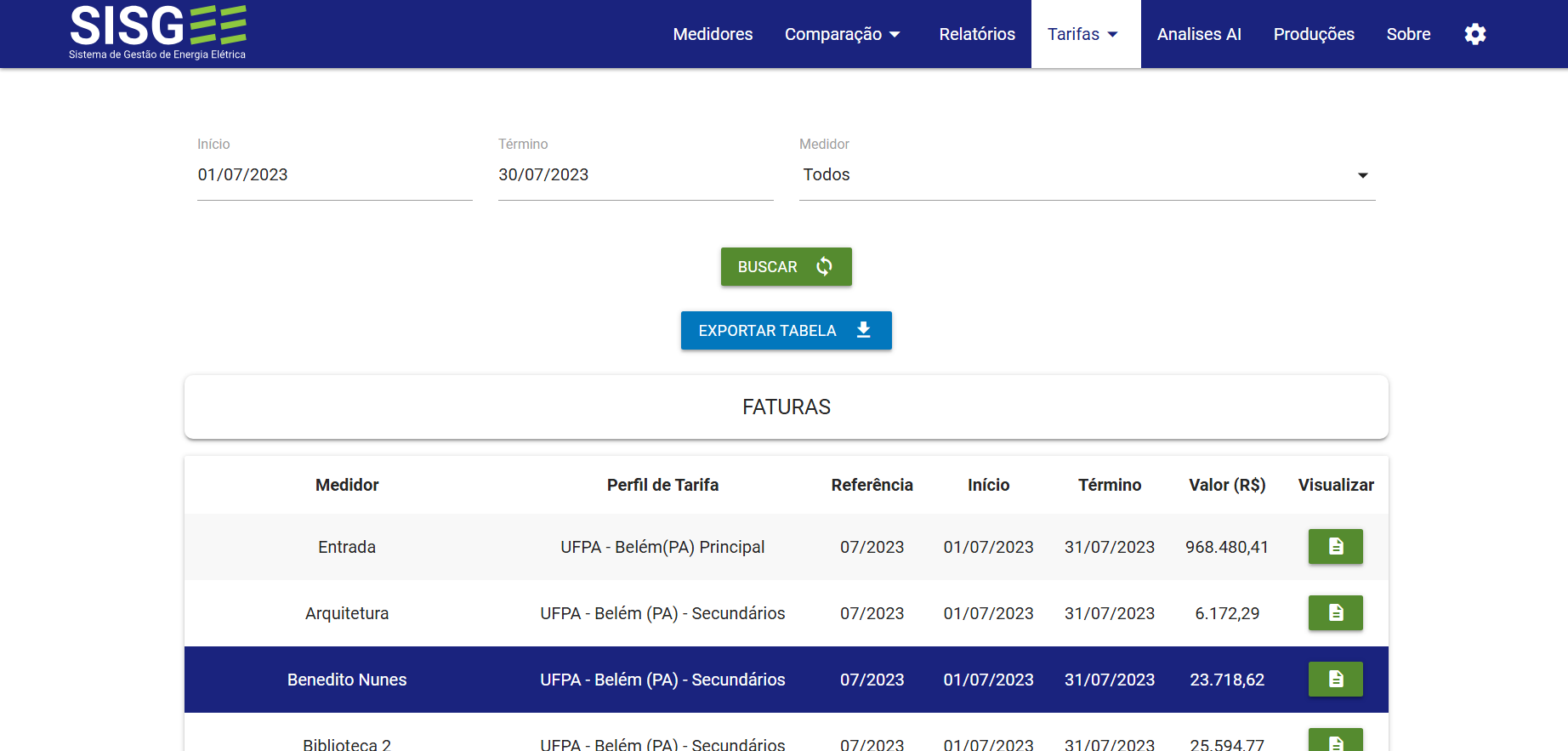

As Faturas mostram dados mensais mais especificos para cada medidor e é possivel salvar arquivo em PDF por medidor e exportar a tabela geral em XLS e PDF.

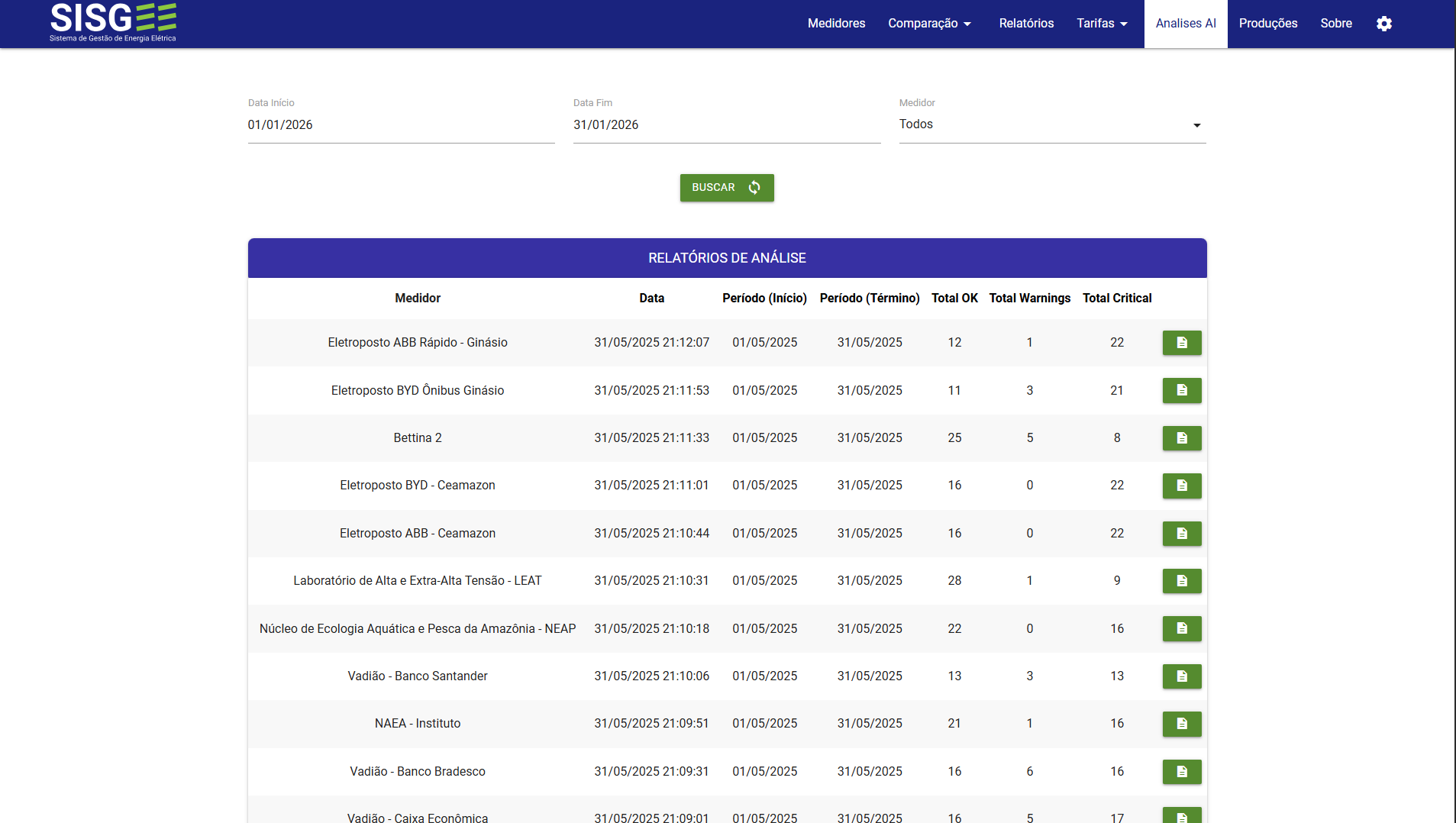

Esta tela apresenta análises de IA sobre o desempenho de um medidor em um período específico, destacando problemas identificados, recomendações, métricas por categoria e a classificação de status (OK, Warning ou Critical).

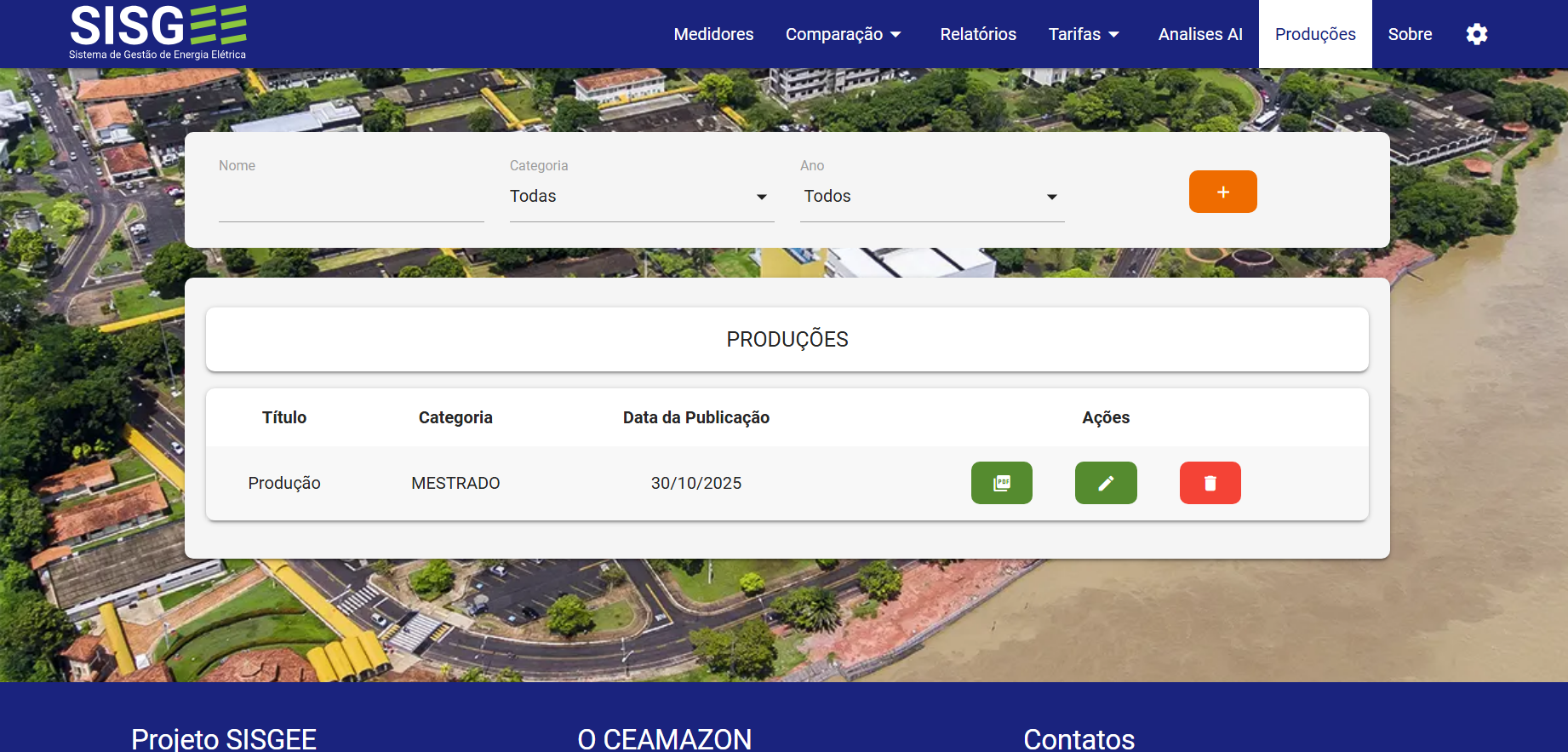

Esta aba mostra produções cientificas de nivel de graduação, mestrado, doutorado e outros, sendo possível baixá-las em PDF.

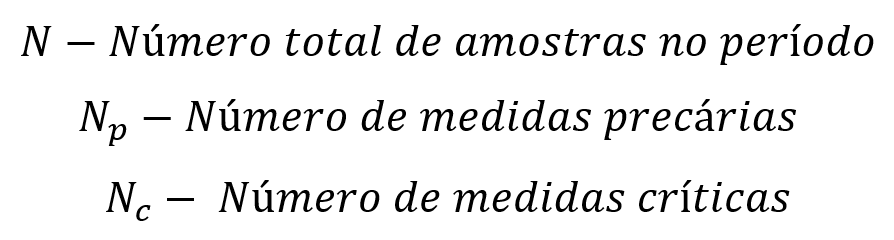

O cálculo do DRP (Duração relativa da transgressão de tensão precária) e DRC (Duração relativa da transgressão de tensão crítica) é feito com base nas amostras de tensão do medidor. Usando os limites de tensão estabelecidos no PRODIST módulo 8.1, as amostras de tensão são classificadas em normais, precárias ou críticas. Com estes limites, é possível calcular o DRP e DRC usando as equações ao lado.

O fator de potência é um índice que indica a parcela da energia total consumida por uma determinada carga que foi efetivamente utilizada em trabalho, sendo calculado conforme a equação ao lado.

Os medidores calculam o fator de potência instântaneo e, para se obter um único valor representativo, é feita a média aritimética dos valores recebidos no período selecionado segundo a equação ao lado.

O fator de carga é a relação entre a demanda média e a demanda máxima em um mesmo intervalo de tempo considerado.

O fator de utilização é a relação entre a demanda máxima solicitada e a potência nominal do equipamento ou sistema alimentado.

O fator de demanda de um sistema de utilização é a relação entre a demanda máxima e sua carga instalada.

Distorção harmônica é um fenômeno gerado por cargas não lineares. A distorção harmônica total é uma medida da amplitude das componentes harmônicas (f = n * 60Hz, n = 1, 2, 3, …) em relação àfundamental (f = 60Hz).
